Портативная игровая
консоль RetroPort
Малогабаритная игровая консоль в форм-факторе банковской карты на базе микроконтроллера STM32F411 с эмуляцией внешнего накопителя. Цветной TFT-дисплей, автономное питание Li-Po и «бесшовное» подключение к ПК через USB Type-C.

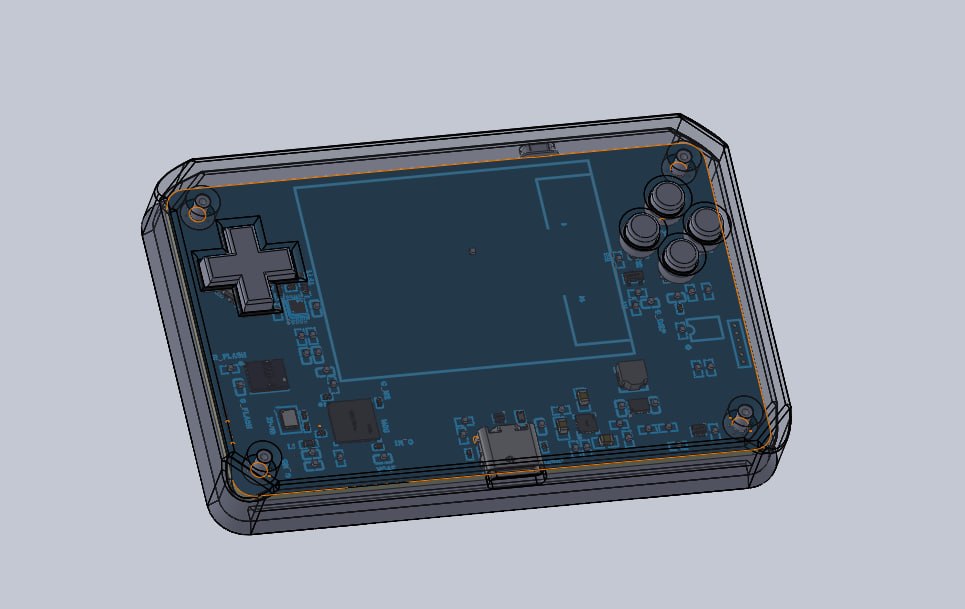

Итоговая сборка, вид спереди (SolidWorks)
Интерактивная 3D-модель

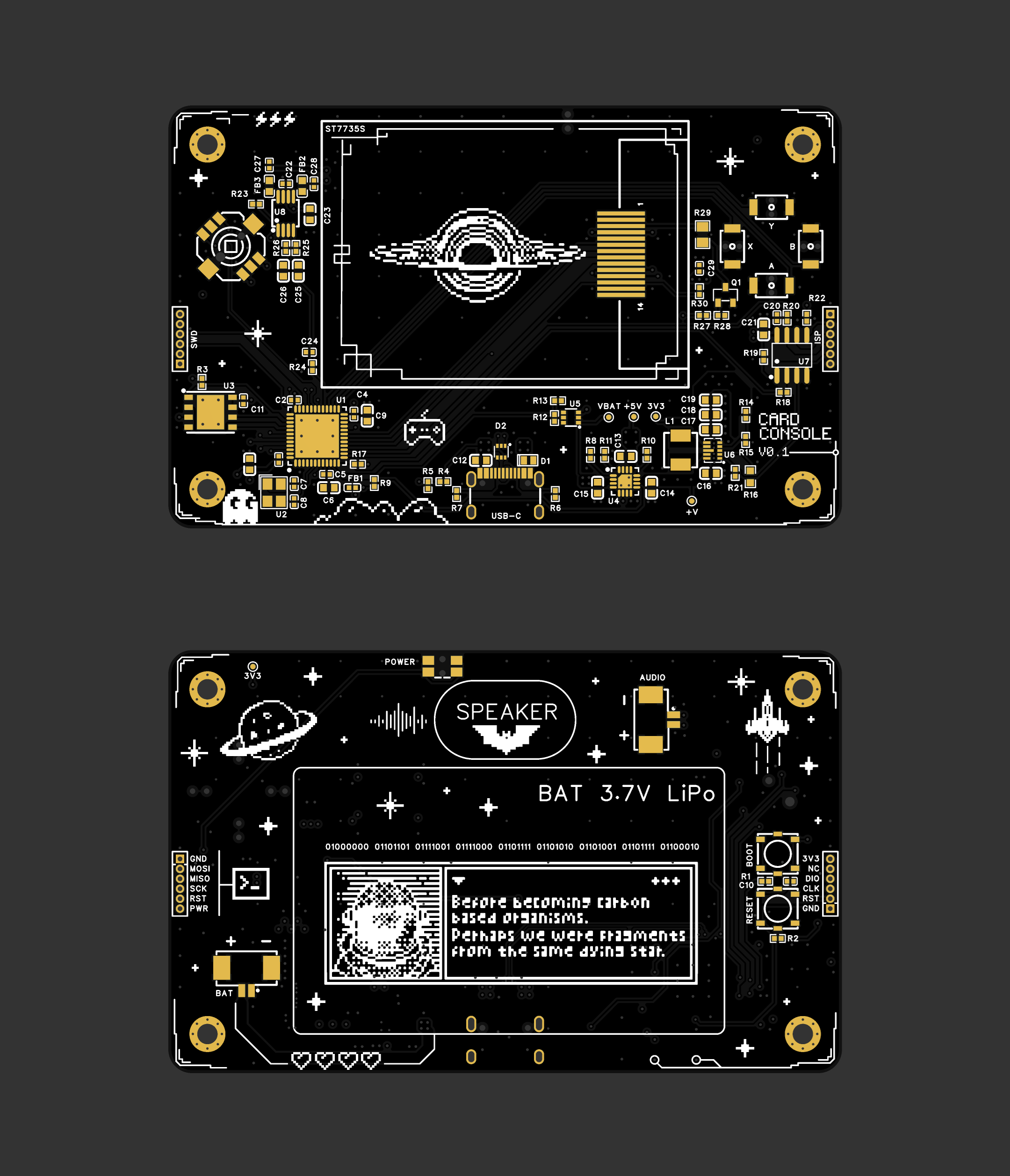

Печатный узел консоли в сборе.
Печатный узел консоли
Трёхмерная модель печатного узла (WebGL).
Ключевые характеристики
Микроконтроллер
STM32F411CEU6
ARM Cortex-M4, 100 МГц
Дисплей
1,8″ TFT
ST7735S, 128 × 160
Память контента
W25Q128
16 МБ SPI Flash
Питание
Li-Po + USB-C
3,7 В, 310 мА·ч
Интерфейс ПК
USB FS CDC
Загрузка ROM-pack
Наработка на отказ
≈ 503 132 ч
P(8760 ч) = 0,983
Краткое описание
Консоль воспроизводит игры для эмуляторов CHIP-8, SUPER-CHIP (SCHIP 1.1) и ZX Spectrum 48K на цветном TFT-дисплее. Игровой контент хранится во внешней SPI Flash и загружается с компьютера через USB без программаторов. Управление — пятипозиционный джойстик и кнопки A / B / X / Y. Программная оболочка построена на библиотеке LVGL.
| Параметр | Значение |
|---|---|
| Платформа | STM32F411CEU6, ARM Cortex-M4, до 100 МГц |
| Эмуляторы | CHIP-8, SUPER-CHIP 1.1, ZX Spectrum 48K |
| Дисплей | TFT LCD 1,8″, ST7735S, 128 × 160, SPI |
| Внешняя память | W25Q128 — 16 МБ (контент игр, настройки) |
| Питание | Li-Po 3,7 В 310 мА·ч / USB-C 5 В |
| Интерфейс с ПК | USB Full Speed CDC (загрузка ROM-pack) |
| Габариты | не более 100 × 70 × 15 мм |
| Расчётная наработка на отказ | ≈ 503 132 ч |
Разделы руководства
Разработчик: Мухаметдинов Б., Левинтан Д., Рабынин М., Слетков А., Матвеев Е., Панов Е. — МИЭМ НИУ ВШЭ, 2026. Заказчик: Полесский С. Н.
